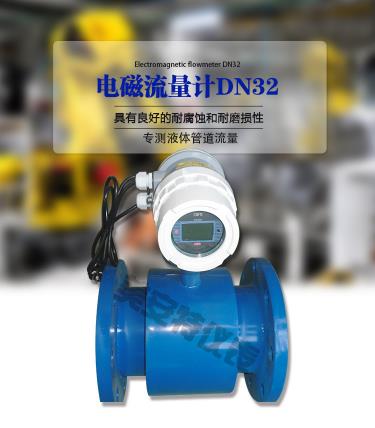

• 產品描述

美安特儀表專業生產氯酸鈣流量計，可編程頻率低頻矩形波形勵磁，提高了流量測量的穩定性，功率損耗低。十年儀表生產經驗品質保障多年流量計口碑廠家，美安特匯聚專業的流量計生產研發團隊，采用高性能CPU和溫度傳感器對儀表溫度漂移進行自動補償，保證準確度下的使用溫度范圍寬。壓力、電流 / 電壓測量，具備DC24V回路電源現場檢測，一表既可。每款流量計都是精益求精，只為給您較較好的產品與服務，買流量計就找美安特。流量計大量購買就找美安特，流量計詢價就找美安特，流量計應用選型還找美安特。美安特致力于打造中國較專業的流量計生產廠家。測量可靠，精度高，流量測量范圍可達1500：1。全漢字菜單操作，使用方便，操作簡單，易學易懂。專業定制、可貼牌、廠家直銷、終生維護。

氯酸鈣流量計測量原理

測量原理是基于法拉第電磁感應定律。即：導電液體在磁場中作切割磁力線運動，導體中產生感應電動勢，其感應電動勢E為：

E=K×B×D×V

E : 感應電動勢

K : 儀表常數

B : 磁感應強度

D : 測量管直徑

V : 平均流速

測量流量時，流體流過垂直于流動方向的磁場．導電性液體的流動感出一個與平均流速(亦即體積流量)成正比的電壓，因此要求被測的流動液體具有*限度的電導率。其感應通過二個與液體直接接觸的電極檢出，并通過電纜傳送至放大器，然后轉換成統一輸出信號。

氯酸鈣流量計組成

      電磁流量計是由磁路系統、測量導管、電極、外殼、襯里、轉換器組成。

      磁路系統：作用是產生均勻的磁場，一般采用交變磁場，且是50HZ工頻電源激勵產生的；

      測量導管：作用是讓被測導電液體通過，多選用不導磁的不銹鋼材料；外殼用鐵磁材料制成，是勵磁線圈的外罩，并隔離外磁場的干擾；

      電極：作用是引出和被測量成正比的感應電勢信號，根據測量介質的不同，有多種不導磁電極材料供選擇，常用的是316L電極；

      襯里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里，作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路，襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、橡膠、陶瓷等；

      轉換器：將感應電動勢轉換成有用信號并顯示出來，輸出各種二次信號，轉換器可與傳感器組成一體型或分離型。

氯酸鈣流量計性能特點：

1、儀表結構簡單、可靠，無可動部件，工作壽命長。

2、無截流阻流部件，不存在壓力損失和流體堵塞現象。

3、無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。

4、測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。

5、采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。

6、備有管道式、插入式等多種流量計型號。

7、采用EEPROM存貯器，測量運算數據存貯保護安全可靠。

8、具備一體化和分離型兩種型式。

9、高清晰度LCD背光顯示。

氯酸鈣流量計技術參數：

1、儀表精度：管道式0.5級、1.0級；插入式2.5級

2、測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。

3、流速范圍：0.2～8m/s

4、工作壓力：1.6MPa

5、環境溫度：-40℃～+50℃

6、介質溫度：聚四氟乙烯襯里≤180℃；橡膠材質襯里≤65℃

7、防爆標志：ExmibdⅡBT4

8、防爆證號：GYB01349

9、外磁干擾：≤400A/m

10、外殼防護：一體化型： IP65；

分 離 型： 傳感器IP68(水下5米，僅限于橡膠襯里)；轉換器IP65

11、輸出信號：4～20mA.DC，負載電阻0～750Ω

12、通訊輸出：RS485或CAN總線

13、電氣連接：M20×1.5內螺紋，φ10電纜孔

14、電源電壓：90～220V.AC、24±10%V.DC

15、*功耗：≤10VA 污水電磁流量計安裝時注意事項：

1、安裝尺寸一定要計算準確，否則容易泄露或安裝不上。

2、流體流向必須與傳感器表面上的流向箭頭保持一致。

3、流量計的電極軸線必須近似水平，否則影響測量精度。

4、傳感器兩邊的法蘭必須保持平行否則容易泄露。

5、為了避免在安裝后形成旋渦流動，應保證工藝配管、密封件、流量計同軸連接不能錯開。

6、安裝流量計時，嚴禁在緊靠流量計法蘭處電焊施工，以免燒傷流量計襯里。

7、對不同性質的工藝管道，應采用相應的接地方式(見傳感器接地)。

8、對于腐蝕性介質，*應垂直安裝，被測介質自下往*動，這樣可以避免固體顆粒在流量計管道中沉積,使襯里腐蝕均勻，延長使用壽命。

9、對于測量管口徑大于200mm，為了方便，可采用伸縮頭。

正確選型：

儀表的選型是儀表應用中非常重要的工作，據有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型和錯誤的安裝而造成的,，特別注意。

收集數據：

1、 被測流體名稱；

2、*流量、較小流量；

3、 *工作壓力；

5、*溫度、*溫度。

5、被測流體必須具備一定的導電性，導電率≥5uS/cm。

襯里材料應根據被測介質的腐蝕性、磨損性的溫度來選擇。聚四氟乙烯（PIEE）襯里具有優良的耐強酸強堿腐蝕的性能，它也具有可靠的耐高溫性，高溫下不變形，不降色絕緣電阻的性能；它還具有不拈性，即不能和其他物質相粘接、表面光滑。因此測量粘度大（如糖漿）或容易結疤的介質（如氧化鋁）強腐蝕性介質（如硫酸、硝酸、鹽酸、磷酸等），溫度較高的介質或定期用蒸汽部洗管道的場合及有衛生要求的食品（如啤酒、牛奶、麥芽汁）均可選用四氟襯里。橡膠具有耐磨特點，廣泛用于測量水、工業用水、廢水、污水礦漿、泥漿、纖維漿等介質。

襯里材料選擇說明：

氯酸鈣流量計選型：

材料

主體材料：測量管-耐酸鋼SUS304

          外殼-Q235鋼

襯里材料：口經Φ10～Φ20：聚四氟乙烯

          口徑Φ25～Φ300：聚四氟乙烯、氯丁橡膠、及（特殊訂貨）聚氨酯、耐酸橡膠

          口徑Φ350～Φ1200：聚四氟乙烯、氯丁橡膠

電極材料：含鉬不銹鋼0Cr18Ni12Mo2Ti 或鈦Ti 或鉭Ta 或鉑Pt 或哈氏合金等
