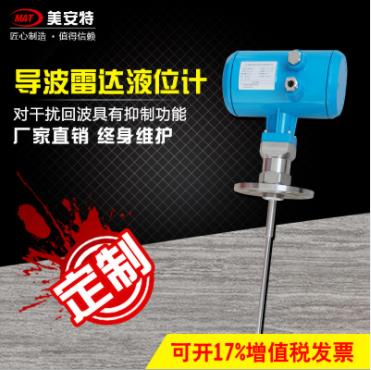

美安特儀表專業生產MAT-RD601導波雷達液位計，兩線制技術，是差壓、磁致伸縮、射頻導納、磁翻板等物位儀表的優良替代產品。十年儀表生產經驗品質保障多年導波雷達液位計口碑廠家，美安特匯聚專業的導波雷達液位計生產研發團隊，通過液晶顯示、數字編程輕松實現現場標定操作，也可以通過PF軟件實現現場組態設定和編程,適用于高溫工況，高達200℃過程溫度，當采用高溫延長天線時可達350℃。每款導波雷達液位計都是精益求精，只為給您較較好的產品與服務，買導波雷達液位計就找美安特。導波雷達液位計大量購買就找美安特，導波雷達液位計詢價就找美安特，導波雷達液位計應用選型還找美安特。美安特致力于打造中國較專業的導波雷達液位計生產廠家。 不受壓力、溫度、密度、泡沫、粉塵、惰性氣體、煙塵、蒸汽等環境影響。專業定制、可貼牌、廠家直銷、終生維護。

    MAT-RD601導波雷達液位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。該產品適用于高溫、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境，可對不同料位進行連續測量。該儀器主要技術指標達到或優于國內外同類產品,且安裝調試簡便，可以單臺使用，也可組網使用，可廣泛應用于冶金、建材、能源、石化、水利、糧食等行業。

MAT-RD601導波雷達液位計特性與優勢

  無盲區，高精度，測量靈敏，刷新速度快。

  兩線制技術，是差壓、磁致伸縮、射頻導納、磁翻板等物位儀表的優良替代產品。

  不受壓力、溫度、密度、泡沫、粉塵、惰性氣體、煙塵、蒸汽等環境影響。

  安裝簡便，牢固耐用，免維護

  適用于高溫工況，高達200℃過程溫度，當采用高溫延長天線時可達350℃

  HART或POFIBUS-PA通信協議及現場總線協議，標定簡便

  通過液晶顯示、數字編程輕松實現現場標定操作，也可以通過PF軟件實現現場組態設定和編程

MAT-RD601導波雷達液位計測量原理：

導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

輸入

反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：

D=C×T/2

其中C為光速

因空罐的距離E已知，則物位L為：

L=E-D

輸出

通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

MAT-RD601導波雷達液位計的精度高，工作溫度范圍寬，*工作壓力可達4MPa，測量范圍為0-40m。通過采用不同的天線形式及導波管的應用能夠滿足測量大部分儲罐液位的要求。

　　1.工作原理及分類

　　滿足貿易交接計量精度（±1mm）的雷達都是非接觸式雷達液位計。從測量原理上基本分為2大類：

　　（1）基于時間差法（time of flight）：天線發射以光速傳播的電磁波，當滯后一段時間電磁波碰到液面后，會反射回來。距離與滯后時間成正比，儀表通過測出從發射到接受之間的滯后時間，來確定設定面與反射面之間的距離（空高）。

　�。�2）復合調頻式原理（FMCW）。線性調頻的等幅微波信號通過天線發射出去，遇到障礙物時被反射回來，延遲一段時間后，儀表接受被反射回來的微波信號，并與部分發射波混頻�；祛l輸出信號的頻率與被測距離成正比。當固態源的調制頻率和頻偏一定時，只要測出差頻頻率，通過信號處理技術就可以計算得到距離（空高）。

　　2.液位測量影響因素

　　2.1罐內溫度對儀表測量精度的影響

　　雷達天線發射的電磁波在真空中也可以傳播。在空氣中傳播時，溫度變化基本不影響其傳播速率。當被測介質溫度發生變化時，其帶來的反射時間變化很小。

　　2.2罐內壓力對儀表測量精度的影響

　　微波傳播幾乎不受空氣密度變化的影響，因此雷達液位計能在真空或受壓狀態下正常工作，真空狀態下微波傳播速率相對空氣狀態下僅變化0.029%；但當操作壓力高到某一范圍時，壓力對測量帶來的誤差就不容忽視。

　　2.3介質特性對測量的影響

　　液體介質的相對介電常數、液體表面的穩定程度和氣泡等因素都會影響雷達波信號的反射，可能導致液位計無法正常工作。

　　雷達液位計測量罐內液面時，*是穩定的，規則的液面。但是當液體有流進流出時，會有波浪使液面波動，在生產過程中還可能出現沸騰或起泡沫的現象，使液面變得模糊。

　　電磁波在介質中傳播時，介質的介電常數越小，衰減率越大，衰減率大了反射率就小。所以介電常數小，反射率弱，信號強度低。當被測介質的相對介電常數小到一定值時，雷達波的有效反射信號衰減過大，儀表接受到的反射波能量過小，再加上干擾波會導致液位計無法正常工作。不同公司的雷達液位計對較小相對介電常數的要求是不同的，這是因為介電常數的大小與溫度和電磁場有關。但是通過其他措施減少電磁波反射能量損失或提高儀表內部的信號處理技術，儀表對相對介電常數*值的硬性要求也越來越小。目前主要廠商（如：Honeywell，Saab）的產品可以測量相對介電常數只有1.2的介質。

　　對于沸騰或擾動大的液面或被測介質介電常數小，或為消除儲罐、容器結構形狀可能導致的干擾影響，應采用導波管及其它措施，增強回波信號，以確保測量精度。

　　3.天線形式及設計選型

　　天線的結構形式及材質，應根據被測介質的特性，儲罐類型、開口、罐內溫度、壓力等因素確定。常見的形式有喇叭形（錐形）天線，拋物面天線，導波管陣列（平面）天線和棒狀天線等。

　　對于常規的拱頂罐，雷達液位計應是喇叭形（錐形）天線設計，可無需使用導向管，且可以靠近罐壁安裝，并保證測量的準確度。

　　對于比較粘稠和需要伴熱的拱頂罐，具有抗粘連能力的拋物面天線雷達非常適合，通常不用設導波管。

　　對于浮頂罐，雷達液位計應采用平面天線設計，以便于安裝在油罐的導波管上。

　　對于高壓球罐，天線形式為加長喇叭口天線配導波管，還要配套提供一體化球閥，便于雷達液位計在帶壓狀態下的維護。為了在儲罐帶壓運行條件下進行測量校驗，需要安裝參考設備：在導波管孔內的參考針以及位于下方管道末端的帶參考環的反射板可在固定距離和己知的距離提供參考回波。

　　4.安裝注意事項

　　雷達液位要杜絕安裝儲罐頂部的中心處，這是因為天線發射的電磁波是在罐內整個空間傳播的，罐壁和罐底反射回來的電磁波會集中在中心處，形成很大的干擾，會淹沒正常的從介質表面反射回來的電磁波。

　　采用喇叭天線雷達液位計，天線伸出接管至少10mm，如果在容器上的接管長度無法滿足上述要求，可以使用天線延伸管或咨詢制造廠設計合適的接管長度。

　　沒有配置導波管的雷達液位計根據天線形式的不同，所要求的儀表安裝連接短管距罐內壁的距離也不同。通常，液位計連接短管中心距管內壁的距離不宜小于波束寬的1/2。波束寬=2X測量距離Xtan（波束角/2），波束角為雷達波能力密度達到*值的一半時的角度。當天線發射的微波頻率固定時，尺寸越大，波束角越小。拋物面天線相比于喇叭形天線，波束寬要小的多。

MAT-RD601導波雷達液位計詳細技術參數
