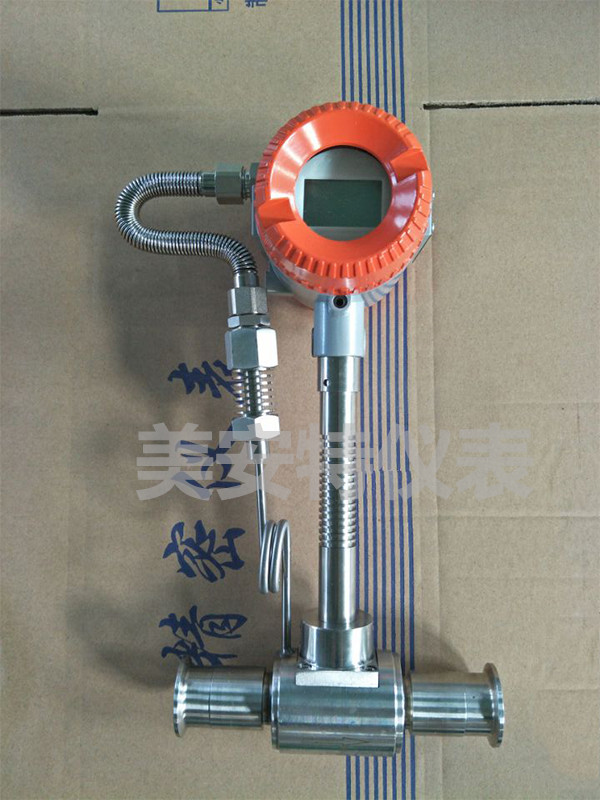

• 產品描述


蒸汽流量計用于測量流體流量，特別是在要求包括寬范圍和使用沒有活動部件的流量​​計的情況下。眾所周知，工藝條件會影響渦街流量計的運行，通常的做法是引入流量調節器，使渦旋流量計的測量輸出符合規定的標準。較近的一些研究表明如何將信號分析應用于來自渦街流量計的信號以提高性能，但通常分析的信號是脈沖序列。我們提倡一種新方法，該方法涉及在傳統信號調節之前對來自傳感器的無條件信號進行詳細分析。

一、蒸汽流量計原理概述
        蒸汽流量計原理渦街流量計是根據卡門渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。

是應用流體振蕩原理來測量流量的，流體在管道中經過渦街流量變送器時，在三角柱的旋渦發生體后上下交替產生正比于流速的兩列旋渦，旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關，可用下式表示：式中：為旋渦的釋放頻率，單位為Hz；v為流過旋渦發生體的流體平均速度，單位為m/s；d為旋渦發生體特征寬度，單位為m；St為斯特勞哈爾數（Strouhal number），無量綱，它的數值范圍為0.14－0.27。St是雷諾數的函數，。當雷諾數Re在范圍內，St值約為0.2。在測量中，要盡量滿足流體的雷諾數在 ，此時旋渦頻率 。由此，通過測量旋渦頻率就可以計算出流過旋渦發生體的流體平均速度v，再由式  可以求出流量q，其中A為流體流過旋渦發生體的截面積。

二、蒸汽流量計特點
1、表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。
2、 全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。
3、 全新的數字濾波和修正功能使流量測量更加精準可靠。
4、 電池供電型無需外接電源既可連續工作兩年以上。
5、 全新點陣漢字液晶顯示，使用操作更方便。

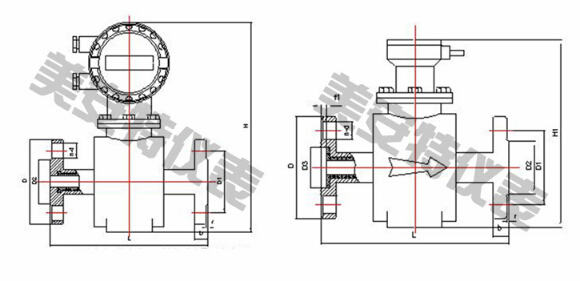

三、蒸汽流量計產品尺寸

四、蒸汽流量計技術指標
測量介質： 氣體、液體、蒸汽
連接方式：法蘭卡裝式、法蘭式、插入式
口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100
法蘭連接式口徑選擇 100,150,200
流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s；液體0.5～7m/s。
正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸汽流量范圍見表3。
測量精度 1.0級 1.5級
被測介質溫度：常溫–25℃～100℃，高溫–25℃～150℃ -25℃～250℃
輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
脈沖占空比約50%，傳輸距離為100m
脈沖電流遠傳信號 4～20 mA，傳輸距離為1000m
儀表使用環境 溫度：-25℃～+55℃ 濕度：5～90% RH50℃
材質 不銹鋼，鋁合金
電源 DC24V或鋰電池3.6V
防爆等級 本安型iaIIbT3-T6，防護等級 IP65。

五、蒸汽流量計選型
通徑 流量范圍㎡/h
DN25 1~10（液體） 25~60（氣體） 蒸汽流量請查看說明書，DN300以上推薦使用插入式蒸汽流量計
DN32 1.5~18（液體） 15~150（氣體）
DN40 2.2~27（液體） 22.6~150（氣體）
DN50 4~55（液體） 35~350（氣體）
DN80 9~135（液體） 90~900（氣體）
DN100 14~200（液體） 140~1400（氣體）
DN150 32~480（液體） 300~3000（氣體）
DN200 56~800（液體） 550~5500（氣體）
