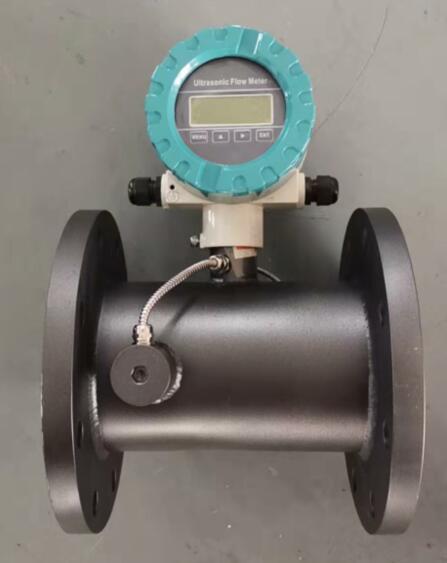

• 產品描述

在這項工作中考慮的傳輸時間超聲波流量計的基本幾何結構包括兩個同軸安裝的傳感器，如圖1所示。換能器（3和5）被已知距離L隔開并且彼此面對，使得可以從任一個發送超聲信號并且由另一個檢測到它的到達。當壓電晶體受到交流電壓時，該信號由壓電晶體產生; 相反，當超聲波信號撞擊換能器時，壓電晶體產生電壓。超聲波信號可以在流動方向（下游方向）和流動方向（上游方向）上穿過管道。它在流動方向上移動得更快，在流動方向上移動得更慢。兩個傳輸時間之間的差異與流速成正比。

一、超聲波流量計介紹：

超聲波流量計是將一對溫度傳感器分別安裝在通過載熱流體的上行管和下行管上，流量計安裝在流體入口或回流管上（流量計安裝的位置不同，*終的測量結果也不同），流量計發出與流量成正比的脈沖信號，一對溫度傳感器給出表示溫度高低的模擬信號，而積算儀采集來自流量和溫度傳感器的信號，利用計算公式算出熱交換系統獲得的熱量，與建筑業過去已普遍使用的戶用計量表——水表、電表、煤氣表相比，有更復雜的設計和更高的技術含量。超聲波熱量表是一種包含機械、電子和信息技術的高科技產品，目前在許多領域獲得了成功的應用。

二、超聲波流量計技術特點：

1、磚利技術的換能器和先進的電子測量技術，保證了流量測量的準確性和穩定性。

2、測量機構無機械運動，計量精度不受使用周期影響，后期維護費用低。

3、直通式表體結構、不銹鋼表體。表體內壁不會生銹，從而保證流場形態永恒穩定、壓力損失小。

4、提供紅外、RS485、M-BUS多種通訊方式，可實現數據遠傳和集中控制。

5、自動錯誤診斷，有錯誤信息提示功能。

6、安裝簡便，可進水、回水安裝。

7、可制作高溫型（可達130℃）熱量表。



三、超聲波流量計技術參數表(DN50-DN100)：



型號	公稱口徑        （mm）	*大流量         qs(m3/h)	常用流量        qs(m3/h)	*小流量        qs(m3/h)
MATSB	50	30	15	0.3
	65	50	25	0.5
	80	80	40	0.8
	100	120	60	1.2
準確度等級	2級/3級
壓力損失	<25kPa/qp
公稱壓力	1.6MPa
溫度傳感器	PT1000鉑電阻 直插
溫度計算范圍	4-95℃
溫差范圍	3-60℃
溫差分辨率	0.01
環境等級	A類
熱耗計算	從0.25k開始
防護等級	IP67（計算器部分）
電源	3.6V鋰電池（>=3年）

四、超聲波流量計數據

公稱直徑 （mm)	量程比R	流         量 （m³/h）
		始動流量	*小流量Q1	分界流量Q2	常用流量Q3	過載流量Q4
DN10	200	0.002	0.0120	0.020	2.000	3.125
DN15	200	0.003	0.0125	0.020	2.500	3.125
DN20	200	0.0035	0.016	0.026	3.200	4.000
DN25	200	0.007	0.020	0.032	4.000	5.000
DN32	200	0.010	0.032	0.050	6.300	7.875
DN40	200	0.015	0.100	0.160	20.000	25.000
DN50	100	0.030	0.400	0.640	40.000	50.000
DN65	100	0.059	0.630	1.008	63.000	78.750
DN80	100	0.064	1.000	1.600	100.000	125.000
DN100	100	0.094	1.600	2.560	160.000	200.000
DN125	100	0.120	2.000	3.200	200.000	250.000
DN150	100	0.270	2.500	4.000	250.000	312.500
DN200	100	0.315	4.000	6.400	400.000	500.000
DN250	100	0.508	4.000	6.400	400.000	500.000
DN300	100	0.770	6.300	10.080	630.000	787.500

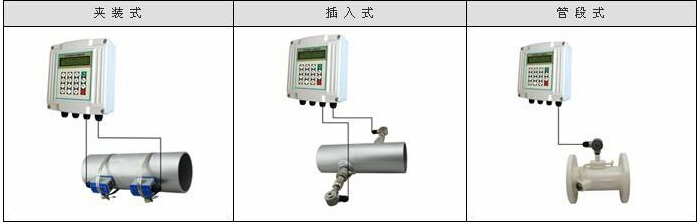

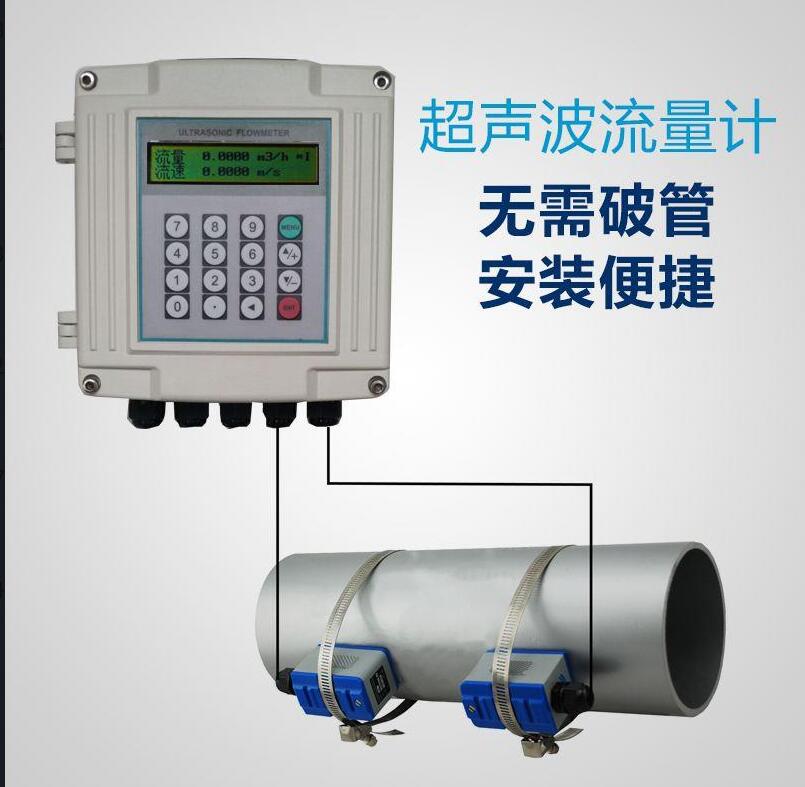

五、超聲波流量計安裝示意圖


當測量管（靜止水）中沒有流動時，這些儀表的上游和下游運輸時間是相同的，兩個運輸時間之間的差異應該可以忽略不計。這可能不是這種情況，因?yàn)閭鬏敃r(shí)間可能受到抖動和偏移的影響。因此，上游和下游傳輸時間之間的任何延遲偏移都直接轉換為零流量誤差。該零流量偏移限制了低流速下的測量精度。該誤差越小，流量計就越準確。
