• 產品描述

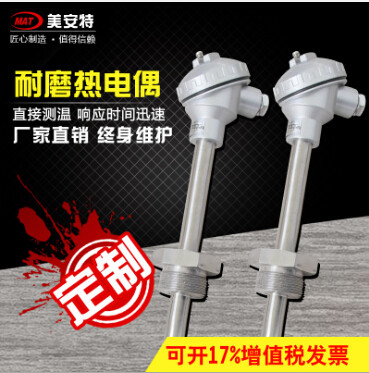

K型熱電偶作為一種溫度傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用�？梢灾苯訙y(cè)量各種生產中從0℃到1300℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。
      K型熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。是目前用量較大的廉金屬熱電偶，其用量為其他熱電偶的總和。K型熱電偶絲直徑一般為1.2～4.0mm。正極（KP）的名義化學成分為：Ni：Cr=92：12，負極（KN）的名義化學成分為：Ni：Si=99：3，其使用溫度為-200~1300℃。
      K型熱電偶具有線性度好，熱電動勢較大，靈敏度高，穩定性和均勻性較好，抗氧化性能強，價格便宜等優點，能用于氧化性惰性氣氛中廣泛為用戶所采用。不能直接在高溫下用于硫，還原性或還原，氧化交替的氣氛中和真空中，也不推薦用于弱氧化氣氛。


K型熱電偶特點
檢出(測溫)元件熱電偶是工業上較常用的溫度檢測元件之一。必須配二次儀表，其優點是：
① 測量精度高。因熱電偶直接與被測對象接觸，不受中間介質的影響。
② 測量范圍廣。常用的熱電偶從-50~+1600℃均可連續測量，某些特殊熱電偶較低可測到-269℃（如金鐵鎳鉻），較高可達+2800℃（如鎢-錸）。
③ 構造簡單，使用方便。熱電偶通常是由兩種不同的金屬絲組成，而且不受大小和開頭的限制，外有保護套管，用起來非常方便。

K型熱電偶產品選型資料

W	R	規格					內容
		R					鉑銠30-鉑銠6
		P					鉑銠10-鉑
		N					鎳鉻-鎳硅
		E					鎳鉻-銅鎳 （鎳鉻-康銅）

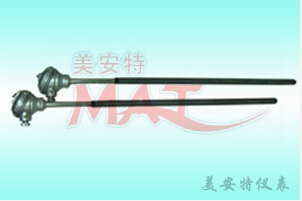

		熱  電  偶  材  料	-	1			無固定式裝置式
				2			固定螺紋式
				3			活動式法蘭

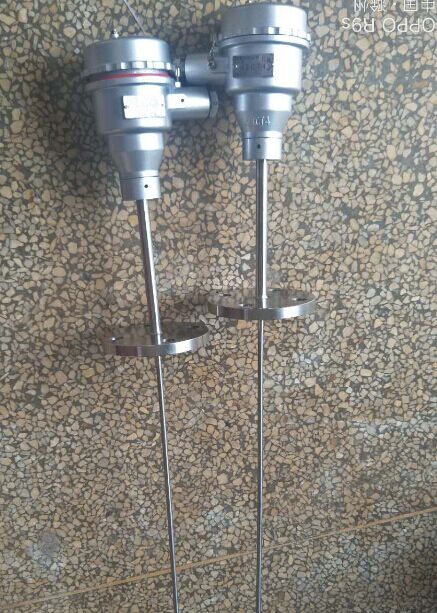

				4			固定法蘭式
				5			活動法蘭角尺形式
				6			固定螺紋錐形保護管式
				安裝固定形式	2		防濺式
					3		防水式
					4		隔爆式
					接線盒形式	0	16mm保護管
						1	25mm保護管（雙層套管）
						2	16mm高鋁質管（單層套管）
						3	20mm高鋁質管
						設計序號
W	R	□	-	□	□	□

 K型熱電偶分度表
溫度單位：℃   電壓?jiǎn)挝唬簃V)
參考溫度點：0℃(冰點)

溫度	0	-10	-20	-30	-40	-50	-60	-70	-80	-90	-95	-100
-200	-5.8914	-6.0346	-6.1584	-6.2618	-6.3438	-6.4036	-6.4411	-6.4577
-100	-3.5536	-3.8523	-4.1382	-4.4106	-4.669	-4.9127	-5.1412	-5.354	-5.5503	-5.7297	-5.8128	-5.8914
0	0	-0.3919	-0.7775	-1.1561	-1.5269	-1.8894	-2.2428	-2.5866	-2.9201	-3.2427	-3.3996	-3.5536
溫度	0	10	20	30	40	50	60	70	80	90	95	100
0	0	0.3969	0.7981	1.2033	1.6118	2.0231	2.4365	2.8512	3.2666	3.6819	3.8892	4.0962
100	4.0962	4.5091	4.9199	5.3284	5.7345	6.1383	6.5402	6.9406	7.34	7.7391	7.9387	8.1385
200	8.1385	8.5386	8.9399	9.3427	9.7472	10.1534	10.5613	10.9709	11.3821	11.7947	12.0015	12.2086
300	12.2086	12.6236	13.0396	13.4566	13.8745	14.2931	14.7126	15.1327	15.5536	15.975	16.186	16.3971
400	16.3971	16.8198	17.2431	17.6669	18.0911	18.5158	18.9409	19.3663	19.7921	20.2181	20.4312	20.6443
500	20.6443	21.0706	21.4971	21.9236	22.35	22.7764	23.2027	23.6288	24.0547	24.4802	24.6929	24.9055
600	24.9055	25.3303	25.7547	26.1786	26.602	27.0249	27.4471	27.8686	28.2895	28.7096	28.9194	29.129
700	29.129	29.5476	29.9653	30.3822	30.7983	31.2135	31.6277	32.041	32.4534	32.8649	33.0703	33.2754
800	33.2754	33.6849	34.0934	34.501	34.9075	35.3131	35.7177	36.1212	36.5238	36.9254	37.1258	37.3259
900	37.3259	37.7255	38.124	38.5215	38.918	39.3135	39.708	40.1015	40.4939	40.8853	41.0806	41.2756
1000	41.2756	41.6649	42.0531	42.4403	42.8263	43.2112	43.5951	43.9777	44.3593	44.7396	44.9293	45.1187
1100	45.1187	45.4966	45.8733	46.2487	46.6227	46.9955	47.3668	47.7368	48.1054	48.4726	48.6556	48.8382
1200	48.8382	49.2024	49.5651	49.9263	50.2858	50.6439	51.0003	51.3552	51.7085	52.0602	52.2354	52.4103
1300	52.4103	52.7588	53.1058	53.4512	53.7952	54.1377	54.4788	54.8186
