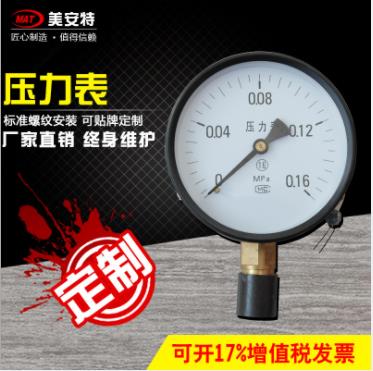

Y-100蒸汽壓力表

美安特儀表專業生產Y-100蒸汽壓力表，由導壓系統、齒輪傳動機構、示數裝置和外殼所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。十年儀表生產經驗品質保障多年壓力表口碑廠家，美安特匯聚專業的壓力表生產研發團隊，采用直接接觸式接頭和感壓元件材料，采用icr18Ni9T、Ocr18Ni12Mo2Ti、 SUS304、SUS316，結構為全密封型，具有較強的防被測介質腐蝕和抗環境腐蝕的能力。每款壓力表都是精益求精，只為給您較較好的產品與服務，買壓力表就找美安特。壓力表大量購買就找美安特，壓力表詢價就找美安特，壓力表應用選型還找美安特。美安特致力于打造中國較專業的壓力表生產廠家�，F(xiàn)場隨意校調技術參數，適用范圍廣，安裝形式多樣，適合任何介質的液位、界面的測量。專業定制、可貼牌、廠家直銷、終生維護。

工業過程通常在系統的某個點使用高壓蒸汽。但是，如果這些蒸汽能夠滲透到壓力表的機構中，它們會導致內部機構變?nèi)醪⑤^終失效。
對此較好的預防措施是安裝一個小型虹吸管，在內部腔室中冷卻熱氣體和蒸汽，以較大限度地減少對儀表的影響。

Y-100蒸汽壓力表概述：
      Y-100蒸汽壓力表普通壓力表適用于測量無爆炸危險，不結晶，不凝固及對鋼及銅合金不起腐蝕作用的液體，蒸汽和氣體等介質的壓力。

一、Y-100蒸汽壓力表主要技術指標

使用環境條件：-40℃～70℃，相對濕度不大于 85%
溫度影響：不大于0.4％/10℃（使用濕度偏離20±5℃）

二、Y-100蒸汽壓力表主要零部件材質：

三、Y-100蒸汽壓力表結構原理
儀表的測量系統由接頭、彈簧和傳動機構組成。通過指針指示儀表讀數。
1.接頭      5.彈簧管
2.襯圈      6.傳動機構（機芯）
3.度盤      7.連桿
4.指針      8.表殼

四、Y-100蒸汽壓力表安裝方式
1）徑向直接式(I)
2）軸向偏心直接式(Ⅱ)
3）軸向同心直接式(Ⅲ)
4）軸向偏心嵌裝式(IV )
5）軸向同心嵌裝式
6）徑向凸裝式（Ⅵ)
7）軸向同心凸裝式(Ⅶ )


五、Y-100蒸汽壓力表注意事項
1)工作壓力使用全量程的 1/3 ～ 2/3 為宜，使用范圍較高不得超過滿刻度的 3/4 。
2)檢定周期一般不超過半年,測壓部位介質波動大，使用頻繁，準確度要求較高，以及對安全因素要求較嚴的，可按具體情況將檢定周期適當縮短。
3)工作環境應無腐蝕性氣體。

六、Y-100蒸汽壓力表安裝事項
1、安裝前應核對儀表的型號、規格、精度等級是否符合儀表使用要求。檢查儀表的接頭螺紋和安裝的陰螺紋是否一致。
2、壓力表應垂直安裝，傾斜度一般不大于30°，并力求與測量點保持同一水平，以免帶來指示誤差。
3、安裝后，在無壓力的情況下，觀測指針是否在零位或緊靠盤止釘，否則不宜使用。
4、測量蒸汽壓力時，壓力表下端應裝有環形管，使用中有水來傳遞蒸汽壓力，以免高溫蒸汽沖入彈簧管內，影響儀表精度，或不慎使焊錫熔化，造成儀表測漏，發生事故或燙傷人。

七、Y-100蒸汽壓力表使用事項
1、使用時應緩慢打開閥門，使壓力慢慢升到工作位置。 若突然打開閥門，如壓力失控，超過測量上限，會造成彈簧管被打壞、變形或造成扇齒脫牙而使儀表失去功能。
2、使用完畢后，應緩慢卸壓，不要使指針猛然降至零位，這樣指針回撞在盤止釘上，會將指針打彎甚至打斷。

八、Y-100蒸汽壓力表維護事項
1、儀表要按規定要求進行檢定或維修。
2、拆下來的儀表應存放在防塵、干燥、無腐蝕的環境中。
